當前位置：網站首頁> 產品中心 > DC-DC恒流電源管理芯片 > 升壓恒流芯片 >QX5306升壓型大功率_LED恒流驅動器
來源：深圳晶立弘泰 作者：深圳晶立弘泰 發布時間：2016-07-05 12:26:37
產品描述:QX5306是一款高效率、高精度的升壓型大功率LED燈恒流驅動控制芯片。
QX5306內置高精度誤差放大器，固定關斷時間控制電路，
恒流驅動電路等，特別適合大功率、多個高亮度LED燈串的恒流驅動。
QX5306通過調節外置的電流采樣電阻，能控制高亮度LED燈的驅動電流，
使LED燈亮度達到預期恒定亮度。在DIM端加PWM信號，還可以進行LED燈調光。
QX5306采用固定關斷時間的控制方式，其關斷時間可通過外部電阻設定，
采用內置補償技術，無需外部補償電容，且內置輸出過壓保護功能，
其過壓保護點可通過外部電阻設定。
QX5306采用SOP8封裝。
產品指數:
寬輸入電壓范圍：7V~24V
高效率：可高達95%
CS限流保護電壓：500mV
FB電流采樣電壓：250mV
芯片供電欠壓保護：5.8V
關斷時間可調
內置補償技術
內置輸出OVP功能
應用領域:
LED燈杯
電池供電的LED燈串
平板顯示LED背光
恒流充電器控制
大功率LED照明

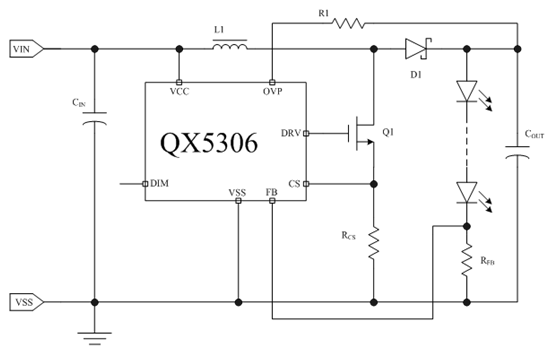

QX5306典型應用電路圖：
