當前位置：網站首頁> 產品中心 > DC-DC恒流電源管理芯片 > 同步降壓恒流芯片 >LN4524 6.5v-65V同步降壓20A大功率恒流LED驅動芯片
來源：深圳晶立弘泰 作者：深圳晶立弘泰 發布時間：2022-11-08 15:55:02
產品概述：
封裝形式：
ESOP-8
LN4524管腳示意圖：

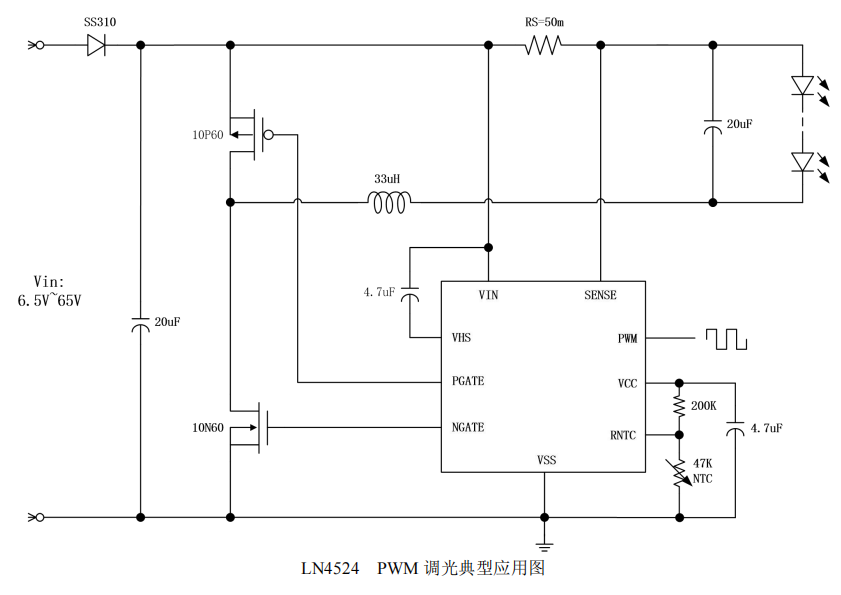

LN4524應用原理圖：
產品技術資料下載
LN4524.PDF
LN4524 是一款外圍電路簡單，連續工作模式非隔離式恒流 LED 驅動控制芯片。
LN4524 采用了 PWM 工作模式，在應用中可以采用較小值的電感，
芯片外置 PMOS 和 NMOS 功率管，構成同步降壓模式。
芯片外置 PMOS 和 NMOS 功率管，構成同步降壓模式。
LN4524 的 PWM 腳可以用作 LED 開關，同時也可作為PWM 調光控制端。
LN4524 的 RNTC 腳可以外接熱敏電阻檢測燈板溫度，當燈板溫度過高時，降低 LED 電流。
用途：
產品特點：
寬輸入電壓范圍：6.5V~65V
優異的負載調整率和線性調整率
最高工作頻率：1MHz
高壓側電流檢測
逐周期過流保護
平均電流工作模式
內置過溫保護
內置過流/短路保護
用途：
直流或交流輸入 LED 驅動器
RGB 背光 LED 驅動
電動自行車照明
汽車照明等
封裝形式：
ESOP-8
LN4524管腳示意圖：
LN4524應用原理圖：
產品技術資料下載LN4524.PDF
